文章概览
思路
- 生成方波
- 通过方波生成三角波

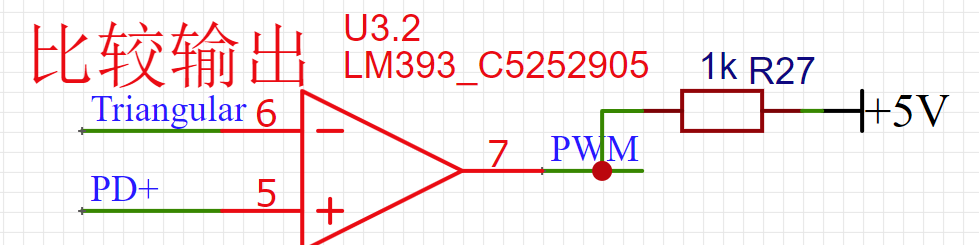

- 三角波进行比较，生成可控占空比pwm
生成方波
定性分析：
- 2处电压没有3处电压大时，电容充电
- 2处比3处大时，电容放电
定性控制占空比：
- 减小电容，减小电阻，减小分压，频率都会增大。
- 电路输出的方波频率不会太高，不知道为啥，10k左右时方波明显变弯
三角波

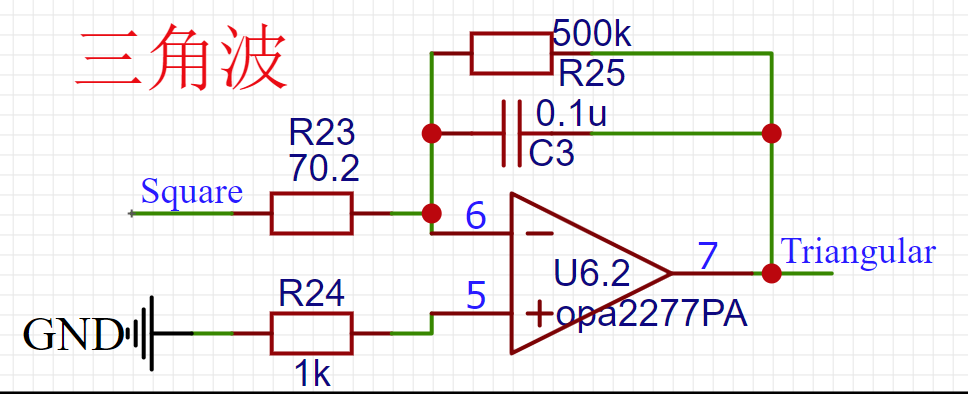

积分电路可以讲方波变为三角波
调整积分电路的电容，以适应不同频率充放电，保证既不会过冲，也不会峰峰值太小。
传递电阻也很重要，过小时会让波形失真弯曲，过大时或不加这个电阻波形会偏离中心。（不知道为啥）
可调pwm
